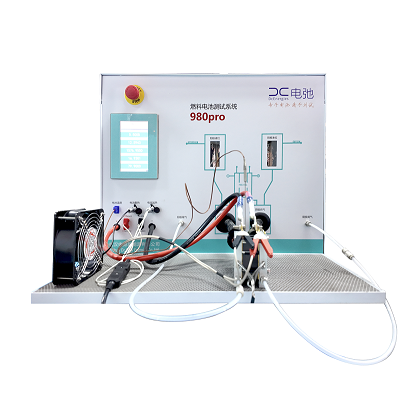

DC980Pro桌面型燃料電池測試系統（自動背壓）
DC980Pro 桌面式燃料電池測試系統、
品名：桌面式燃料電池測試系統
英文：DC 980Pro PEM Fuel Cell Testing System
品牌：電弛新能源
型號：DC980Pro
產地：中國
【產品概述】
DC980系列桌面型燃料電池測試系統由武漢電弛新能源有限公司（DcEnergies）設計制造，是一款滿足高性能質子交換膜燃料電池研究的測試系統。
該測試系統擁有多項技術升級和創新設計，整體性能超越進口產品。整機尺寸＜0.5立方米，“小體積，大功能”，適用于各類教學實驗室場地需求?；谙冗M(jìn)硬件架構和自研軟件算法結合，滿足質子交換膜燃料電池多參數極化曲線、耐久性控制、膜電極評估等多樣化實驗測試需求。已成功部署國內多所高校實驗室。
【產品特點】
（1）配置行業領先的高精度氣體質量流量控制器
（2）配置行業領先的高精度快速響應氣體背壓控制系統
（3）具備陰極/陽極混氣功能，支持多種燃料測試
（4）體積精巧，整機尺寸＜0.5 m3，滿足教學實驗室場地使用
（5）配置“雙屏顯示”功能，關鍵測試數據一目了然
（6）配置自動熱平衡高級管理系統
（7）數字智能控制技術，系統運行安全穩定
（8）一鍵切換干濕測試模式功能
（9）具備氮?dú)庖绘I自動吹掃功能
（10）鼓泡增濕方式，PID 溫度自動調節控制
（11）全程液位自動監測功能，自動補水、自動排水
（12）提供硬件、軟件雙重安全解決方案
（13）內置危險氣體泄漏監測傳感器，全天候自動報警功能
（14）自研專業測試監控軟件，功能豐富，支持用戶二次編程開發
（15）軟件離線數據瀏覽導出功能
（16）具備顯示面板分屏功能，關鍵測試數據重點標出
（17）提供自動/手動雙模運行，自動模式全程無人值守，實時動態運行
（18）具有高溫160℃單電池測試性能，支持多種尺寸膜電極測試
（19）模塊化系統設計，可根據用戶需求定制非標功能
【產品功能】
· 燃料電池電堆活化測試
· 燃料電池電堆極化曲線測試
· 燃料電池電堆耐久性測試
· 燃料電池電堆穩態/動態工況測試
· 燃料電池電堆耐久性控制測試
· 燃料電池電堆起動性能測試
· 燃料電池電堆敏感性測試
· 恒功率、恒電流、恒電壓多種負載控制模式測試
· 燃料電池毒化測試
· 燃料電池濃差實驗測試
· 滿足多樣化實驗需求
【主要技術指標】
1.加濕方式：氣泡式加濕
2.加濕溫度范圍：室溫~90℃
3.加濕濕度范圍：100% RH @最大流量（5L）
4.陽極氣體流量控制：最大可達5 SLPM
5.陰極氣體流量控制：最大可達10 SLPM
6.溫度控制感測形式：T型熱電偶
7.安全保護機動作：卸除負載，停止加熱，氮?dú)馇鍜?，停止燃料供?yīng)
8.啟動保護項目：過電流保護，低電壓保護，溝通失效保護，自動氮?dú)馇鍜弑Ｗo(hù)，溫度保護，補水異常保護，加濕瓶液位警示保護，進氣壓力不足警示保護
9.手動緊急停止開關一組
10.干濕切換方式：自動
11.干濕切換頻道：陽極與陰極共兩組
12.最大功率：100W
13.電流范圍：0~24A/0~240A 支持定制
14.電流設定分辨率：0.4~4mA
15.電壓范圍：-0.7V~2V/-3.3V~10V
16.電壓設定分辨率：0.05/0.25mV
【產品參數】
主要技術參數
品名 DC980Pro桌面式燃料電池測試系統
型號 DC980Pro
規格 ：凈重55（千克），占地＜0.5m3（立方米），節省實驗室空間
尺寸：高700mm、深465mm、寬700mm
1、氣體流量系統
陽極燃料流量范圍 5 SLPM（0.01%~100%）可選±（0.4%RD+0.2%F.S.）
陽極燃料流量控制精度 ±0.8%RD+0.2%F.S.
陽極燃料介質切換 具備
陽極混氣流量范圍 10 SLPM（0.01%~100%）
陽極混氣流量控制精度 ±0.8%RD+0.2%F.S. 可選±（0.4%RD+0.2%F.S.）
陽極混氣介質切換 具備
陰極氧化劑流量范圍 10 SLPM（0.01%~100%）
陰極氧化劑流量控制精度 ±0.8%RD+0.2%F.S.可選±（0.4%RD+0.2%F.S.）
陰極氧化劑介質切換 具備
陰極混氣流量范圍 10 SLPM（0.01%~100%）
陰極混氣流量控制精度 ±0.8%RD+0.2%F.S.可選±（0.4%RD+0.2%F.S.）
陰極混氣介質切換 具備
2、氣體壓力控制系統
測量采樣點：陽極燃料氣源壓力、陽極混氣氣源壓力、陰極氧化劑氣源壓力、陰極混氣氣源壓力、電池陽極入口壓力、電池陽極出口壓力、電池陰極入口壓力、電池陰極出口壓力
壓力測量范圍：0-1 MPa（表壓）
壓力檢測精度：±0.5%（穩壓）
壓力控制方式：自動背壓
3、氣體排放控制系統
陽極背壓控制范圍：0.3 MPa
陽極背壓控制方式：自動背壓
陰極背壓控制范圍：0.3 MPa
陰極背壓控制方式：自動背壓
4、加熱增濕系統
陽極增濕方式：膜增濕 或 鼓泡增濕
應急增濕方式：膜增濕 或 鼓泡增濕
加濕器旁通閥：默認標配
溫度控制感測形式：T型熱電偶
露點溫度控制范圍：環境溫度+10℃～90℃
溫度測點：水溫、氣體溫度
溫度控制器：電池、陽極加濕器、陽極保溫管、陰極加濕器、陰極保溫管
溫度控制精度：±1℃（穩定狀態）
溫度控制模式：PID控制
降溫方式：自然冷卻
干濕切換：具備
5、電池/電壓檢測
全電池電壓：-3.3~10V(單體) 負載讀取
電壓分辨率：＜±0.25mv 負載讀取
電壓精度：0.025%
電壓和電流數據更新率：5 Hz
單電池低電壓報警：可設置報警限值
內阻測量量程：≤30Ω 自動切換量程
內阻測量方式：交流四端測量（1kHz）
6、安全聯鎖系統
安全保護動作：卸除負載、停止加熱、氮?dú)馇鍜?、停止燃料供?yīng)
啟動保護項目：過電流保護、低電壓保護、溝通失效保護、溫度保護、補水異常保護、加濕瓶液位警示保護、進氣壓力不足警示保護
運行緊急保護：手動一鍵緊急停止開關
氫氣泄露：硬件船游氫氣傳感器，軟件上可設置值，安全操作、報警限值1000ppm（最大可設40000ppm）
壓力調節：設有PID自動調節功能，可穩定控制氣體
溫度控制：設有PID自動調節功能，可穩定控制溫度
氮?dú)獯祾撸壕邆?/p>
停車報警：按照級別分三種，依次為無通知、通知、報警并采取措施、停車報警。報警措施可選
7、系統控制軟件
Fuel Cell：實時數據采集、歷史數據讀取、可編程運行
8、電子負載
功率：10V / 240A / 1.6kW
電壓范圍：-0.7V~2V/-3.3V~10V
電壓分辨率：0.05mV/0.25mV
電壓精度：電壓精度
電流范圍：0~24A/0~240A 支持定制
電流分辨率：0.4mA/4mA
電流精度：0.05%+0.05%F.S.
滿電流最小可操作電壓：0V@240A 0V啟動
反極測試：支持
9、設備工作環境要求
電源：AC220V， 電源波動≤±10%
環境溫度：室溫（恒溫）
其他要求：通風或具備排風管道系統
